No mundo da engenharia de precisão, os pinos-guia desempenham um papel crucial na garantia de precisão, estabilidade e alinhamento adequado em diversas aplicações industriais. Quer sejam usados em moldes, máquinas ou acessórios, esses componentes essenciais ajudam a manter a precisão posicional e a eficiência mecânica.
O pino guia é particularmente essencial em moldagem por injeção, fundição sob pressão e matrizes de estampagem, onde garante o alinhamento correto das duas metades de um molde ou matriz. Sem um pino-guia adequadamente projetado, o desalinhamento pode causar defeitos no produto, maior desgaste e ineficiências operacionais.
Neste artigo, exploraremos a definição de pino guia, sua finalidade em aplicações de moldagem, os diversos tipos disponíveis e seus respectivos benefícios. Além disso, analisaremos as tendências do mercado, compararemos diferentes tipos de pinos-guia e responderemos às perguntas mais frequentes para fornecer uma compreensão abrangente deste componente essencial.

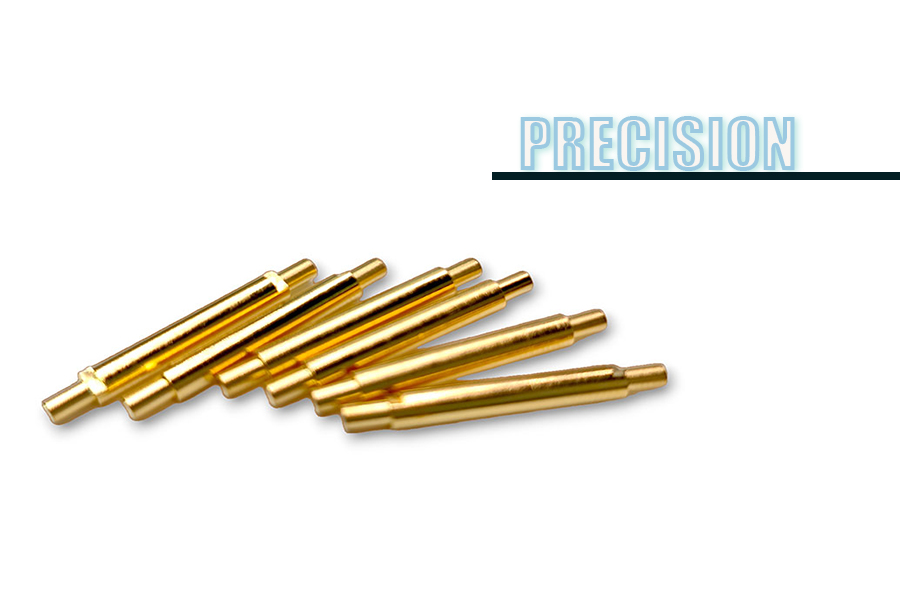

UM O pino guia é um componente cilíndrico projetado para fornecer alinhamento preciso entre duas partes de um sistema mecânico. Garante estabilidade e reduz o desalinhamento, atuando como elemento guia durante a operação de moldes, matrizes, acessórios e máquinas.
Material: Normalmente feito de aço temperado, aço inoxidável ou metal duro.
Formato: Cilíndrico, às vezes com desenho cônico ou esférico.
Função: Fornece alinhamento, reduz o desgaste e melhora a precisão.
Os pinos-guia são amplamente utilizados em moldagem por injeção de plástico, estamparia de metal, ferramentas automotivas e gabaritos de fabricação, garantindo uma produção consistente e de alta qualidade.
Na fabricação de moldes e na fundição sob pressão, os pinos-guia são cruciais para manter o alinhamento adequado entre a metade do núcleo e a metade da cavidade de um molde. Sua função principal é garantir que as duas metades se encontrem corretamente durante o ciclo de moldagem, evitando defeitos e garantindo um produto final consistente.
Alinhamento: Garante que as metades do molde fechem corretamente.
Prevenção de Danos: Reduz o risco de desalinhamento do molde, que pode levar ao desgaste excessivo ou falha de componentes.
Precisão aprimorada: ajuda a manter a precisão dimensional, especialmente em aplicações de alta precisão, como fabricação automotiva e aeroespacial.
Vida útil prolongada do molde: O alinhamento adequado reduz o atrito e o estresse mecânico, aumentando a vida útil do molde.
Qualidade consistente do produto: Garante que as peças moldadas atendam a tolerâncias rígidas sem defeitos causados por desalinhamento.
Na moldagem por injeção de plástico, o pino guia desempenha um papel vital na prevenção de defeitos relacionados a flashes, empenamentos e desalinhamentos, garantindo componentes plásticos de alta qualidade.
Os pinos-guia vêm em vários tipos, cada um projetado para aplicações específicas. A seleção de um pino-guia depende de fatores como capacidade de carga, requisitos de precisão e condições operacionais.
Aqui estão os tipos mais comuns de pinos-guia usados em moldes e aplicações mecânicas:
Um pino-guia fixo é um pino de alinhamento fixado permanentemente que mantém uma posição constante dentro de um molde ou acessório. É comumente usado em ferramentas de alta precisão onde a consistência do alinhamento é crítica.
Fornece alinhamento permanente para operações repetidas.
Reduz o tempo de configuração na fabricação automatizada.
Adequado para produção de alto volume.
Não ajustável, o que pode limitar a flexibilidade em algumas aplicações.
Ao contrário de um pino-guia fixo, um pino-guia removível pode ser removido ou substituído, permitindo maior flexibilidade e conveniência de manutenção.
Mais fácil de substituir em caso de desgaste ou danos.
Permite ajustes com base nas necessidades da aplicação.
Reduz o tempo de inatividade em ambientes com muita manutenção.
Pode exigir mecanismos de travamento adicionais para garantir estabilidade.
Um pino de localização foi projetado para posicionamento preciso em operações de montagem e usinagem. É comumente usado em acessórios, gabaritos e alinhamento de moldes.
Fornece alinhamento de alta precisão.
Reduz variações de tolerância na produção.
Adequado para aplicações de posicionamento repetíveis.
Pode exigir suporte adicional em aplicações de alta carga.
Um pino autolocalizado incorpora uma ponta cônica ou arredondada, permitindo o alinhamento automático quando inserido em um orifício correspondente.
Reduz a necessidade de ajustes manuais.
Aumenta a eficiência em sistemas automatizados.
Evita defeitos relacionados ao desalinhamento.
Pode exigir ferramentas especializadas para integração.
Um pino-guia cônico tem um diâmetro que diminui gradualmente, ajudando a alinhar os componentes suavemente sem força excessiva.
Reduz a força de inserção, minimizando o desgaste.
Ideal para aplicações de alta precisão.
Garante um encaixe suave entre as metades do molde.
Requer usinagem precisa para desempenho ideal.
Um pino de trava esférica incorpora um mecanismo esférico com mola, permitindo rápida inserção e remoção, mantendo um ajuste seguro.
Mecanismo de liberação rápida para fácil remoção.
Usado em montagem de alta velocidade.
Fornece travamento seguro sem fixadores adicionais.
Não é ideal para aplicações de alta carga.
Um pino guia com mola possui uma mola interna que permite posicionamento ajustável e absorção de choque.
Alinhamento autoajustável.
Absorve o estresse mecânico, reduzindo os danos por impacto.
Ideal para aplicações dinâmicas.
Maior manutenção devido ao desgaste da mola.
Uma bucha guia é usada em conjunto com um pino guia para fornecer suporte adicional e reduzir o desgaste do próprio pino.
Prolonga a vida útil do pino guia.
Reduz o atrito e o desgaste.
Melhora a precisão e a repetibilidade.
Requer usinagem adicional para instalação.
O O pino-guia é um componente fundamental em aplicações de moldagem, usinagem e montagem, garantindo alinhamento preciso, desgaste reduzido e qualidade consistente do produto. Seja usando um pino-guia fixo, um pino-guia removível ou tipos especializados, como pinos-guia autolocalizados ou com mola, selecionar o tipo correto de pino-guia é essencial para uma fabricação eficiente e precisa.
Compreender os diversos tipos de pinos-guia, suas vantagens e desvantagens permite aos fabricantes escolher a melhor solução para suas necessidades específicas, melhorando a eficiência operacional e a confiabilidade do produto.
1. Quais materiais são comumente usados para pinos-guia?
A maioria dos pinos-guia são feitos de aço temperado, aço inoxidável ou metal duro para garantir durabilidade e resistência ao desgaste.
2. Como escolho o pino-guia correto para minha aplicação?
Considere fatores como capacidade de carga, precisão de alinhamento, ambiente operacional e requisitos de manutenção ao selecionar um pino-guia.
3. Os pinos-guia podem ser personalizados?
Sim, muitos fabricantes oferecem pinos-guia personalizados, adaptados a dimensões, materiais e revestimentos específicos.
4. Qual é a vida útil de um pino-guia?
A vida útil depende da frequência de uso, da qualidade do material e das práticas de manutenção, mas os pinos-guia de aço endurecido normalmente duram milhões de ciclos em aplicações industriais.
5. Como os pinos-guia melhoram o desempenho do molde?
Os pinos-guia garantem o alinhamento correto, reduzindo defeitos como rebarbas, empenamentos e linhas de partição irregulares, resultando em produtos moldados de maior qualidade.
